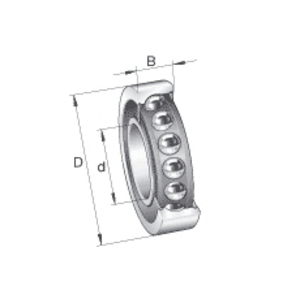

Präzisions-/ Spindellager SKF 7211 ACD/P4A, Innendurchmesser: 55 mm | Außendurchmesser: 100 mm | Breite: 21 mm

Schrägkugellager haben Innen- und Außenringlaufbahnen, die in Richtung der Lagerachse gegeneinander versetzt sind. Die axiale Tragfähigkeit von Schrägkugellagern nimmt mit steigendem Druckwinkel zu, d.h. die Lager sind für kombinierte Belastungen, d.h. gleichzeitig wirkende radiale und axiale Belastungen, ausgelegt. Der Berührungswinkel ist definiert als der Winkel zwischen der Verbindungslinie zwischen den Berührungspunkten der Kugel und den Laufbahnen in der Radialebene, entlang derer die kombinierte Belastung von einer Laufbahn auf die andere übertragen wird, und einer Linie senkrecht zur Lagerachse.

Schrägkugellager, Hauptabmessungen nach DIN 628, einreihig, Genauigkeitsklasse P4, Berührungswinkel = 25 Grad.
