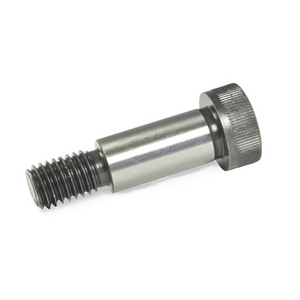

Passschraube Elesa+Ganter ISO 7379-10-M8-55, Länge: 55 mm

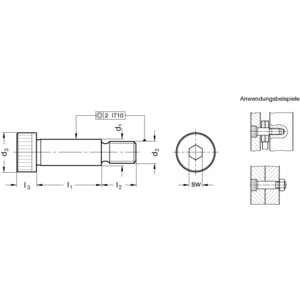

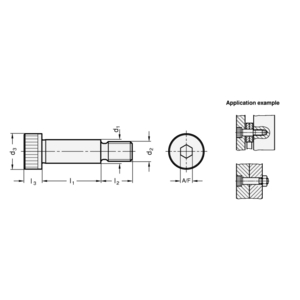

Schulterschrauben ISO 7379 sind kostensparende Konstruktionselemente für eine Vielzahl von Anwendungen. Das maximale Anzugsmoment muss nicht durch die Festigkeitsklasse 12.9 definiert werden, sondern wird durch die relativ kleinen Lagerstellen (Schultern) und durch die Aussparungen am Übergang von d1 zu d2 und d1 zu d3 begrenzt. Standardabweichung: - keine Angaben zur Rundlaufgenauigkeit 2 IT 13 und IT 10 2 - das offizielle ISO-Normblatt hat folgende Abmessungen für d1 - d2: 6,5-M5 / 13-M10 / 25-M20 - die Abmessungen 4-M3 und M4-M5 sind im offiziellen ISO-Normblatt nicht enthalten

Passschrauben ISO 7379 sind kostensparende Konstruktionselemente für vielfältige Anwendungen. Das größtmögliche Anzugsmoment darf sich dabei nicht an der Festigkeitsklasse 12.9 orientieren, sondern es wird begrenzt durch die verhältnismäßig kleinen Auflagen (Schultern), sowie an den Einstichen beim Übergang von d1 auf d2 und d3. Normabweichung: das amtliche ISO-Normblatt hat folgende Abmessungen für d2 - d1 M5-6,5 / M10-13 / M20-25
