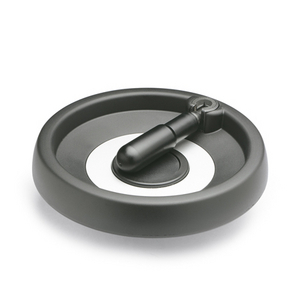

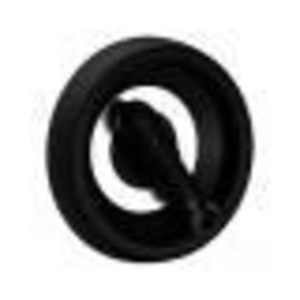

GN524.3-100-B10-D Umleggriff-Handrad mit Nabennut, Kunststoff

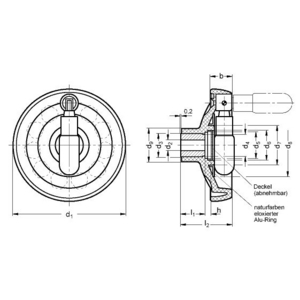

Charakteristisch für das Design der Umleggriff-Handräder GN 524.3 ist der matteloxierte Aluminiumring. Bei diesen Handrädern ist der Griff in der Bedienstellung arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden. Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbsttätig wieder ein. Der Deckel verbirgt Befestigungselemente z.B. Vorlegescheiben, sowie vor- oder zurückstehende Wellen. Zur Montage wird er von Hand eingedrückt. Zur Demontage kann der Deckel durch leichten Druck auf den Deckelrand angehoben und abgenommen werden.
