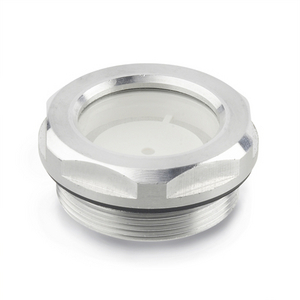

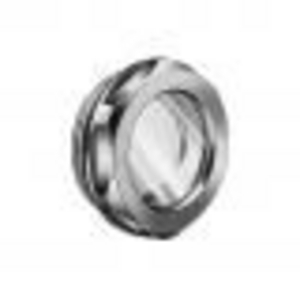

GN743-32-G11/2-A Ölschauglas aus Aluminium mit Naturglas

    Ölschaugläser, Aluminium / Float-Glas

    Siehe technische Informationen

    Referenzen

    Elesa+Ganter:GN 743-32-G11/2-A
    Rubix:669836
    Hersteller:GN 743-32-G11/2-A
    EAN:4045525711754
    GN743-32-G11/2-A Ölschauglas aus Aluminium mit Naturglas
    GN743-32-G11/2-A Ölschauglas aus Aluminium mit Naturglas
    GN743-32-G11/2-A Ölschauglas aus Aluminium mit Naturglas
    GN743-32-G11/2-A Ölschauglas aus Aluminium mit Naturglas

    Technische Zusammenfassung

    Ausführunggn 743
    Alle Merkmale ansehen

    Produktdetails : GN743-32-G11/2-A Ölschauglas aus Aluminium mit Naturglas

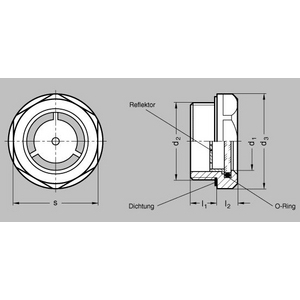

    Die sehr stabil dimensionierte, kratzfeste Naturglasscheibe der Ölschaugläser GN 743 ist über einen O-Ring am Scheiben- umfang abgedichtet, dadurch ist die Dichtheit unabhängig von einer axialen Anpresskraft. Der Außen-Ø der Ölschaugläser mit dem zurückgesetzten Sechskant ist auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt. Der Dichtring ist in einen radialen und planseitigen Einstich eingebettet, dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden. Ölschaugläser GN 743 können auch bei Behältern eingesetzt werden, die unter Druck stehen. Versuchsreihen über die Belastbarkeit bei Über- und Unterdruck liegen vor. Montagehinweis: Bei Wandstärken unter 4 mm Befestigungsmuter GN 543.1 verwenden.

    Technische Informationen

    Attribute
    Bruttogewicht40 g
    Ausführunggn 743
    Werkstoffaluminium/float-glas
    Forma
    HerkunftslandDE
    Zolltarifcode90261029
    13,75 € exkl. MwSt.
    / Stück
    16,36 € inkl. MwSt.
