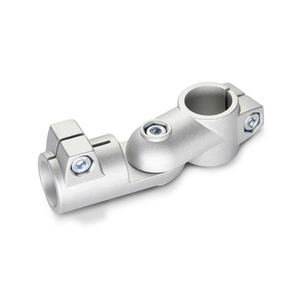

GN284-B45-B50-T-2-SW Gelenk-Klemmverbinder, Aluminium

Die Gelenk-Klemmverbinder GN 284 bestehen aus Laschen-Klemmverbindern GN 274 und GN 276. In der Ausführung mit stufenloser Verstellung (Form S) werden Laschen-Klemmverbinder mit Zentrieransatz verwendet. Innerhalb der gleichen Laschenbreite „b“ können alle Bohrungen „d1 / d2" beliebig kombiniert werden. Die Klemmbohrungen sind mechanisch bearbeitet und ausgelegt für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462. Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch verstellbare Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
