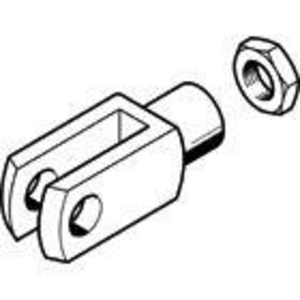

SG-M20X1.5 Gabelkopf

Die Festo-Gabelkopf SG-M20x1,5 ist eine zuverlässige mechanische Schnittstelle zwischen der Kolbenstange eines Zylinders und dem beweglichen Bauteil. Dank genormter Abmessungen gewährleistet sie eine optimale Kompatibilität mit standardisierten pneumatischen Komponenten. Die robuste Ausführung aus verzinktem Stahl sorgt für eine hohe Lebensdauer in unterschiedlichsten industriellen Umgebungen.

Eigenschaften:
Der Gewindegabelkopf Festo SG in M20 ist dafür ausgelegt, eine metrische Gewindestange M20 stabil mit einem beweglichen Element zu verbinden und dabei gelenkige Bewegungen in pneumatischen oder mechanischen Systemen zu ermöglichen. Die Innengewindeausführung erlaubt eine direkte Montage auf M20x1,5-Gewindestangen. Gehäuse, Bolzen und Mutter aus verzinktem Stahl bieten eine hohe mechanische Festigkeit und sind zugleich für Umgebungen mit geringer Korrosionsbelastung geeignet. Dieses Modell ist für die Fertigung von Baugruppen in sensiblen Umgebungen freigegeben. Auch bei extremen Temperaturen überzeugt der Gabelkopf durch hohe Maßstabilität und eine lange Einsatzdauer.

Spezifikationen:
• Baureihe: SG
• Festo-Artikelcode: 6147
• Gewindeart: metrisch
• Gewindegröße: M20x1,5 (Innengewinde)
• Maximale Tragfähigkeit: 9 kN
• Produktgewicht: 793 g
• Zulässige Umgebungstemperatur: -40 °C bis 150 °C
• Achssicherung: Sicherungsring
• Material von Körper, Mutter und Bolzen: verzinkter Stahl
• Korrosionsschutzklasse: CRC 1 (geringe Korrosionsbelastung)

Normen:
• ISO 8140: gewährleistet die maßliche Kompatibilität von Gabelköpfen mit genormten Komponenten und ermöglicht sichere, austauschbare Verbindungen
• VDMA 24364-B2-L: bestätigt die Einhaltung der PWIS-Richtlinie und bescheinigt das Fehlen von Substanzen, die Lackier- oder Beschichtungsprozesse beeinträchtigen könnten
• RoHS: bestätigt die Umweltkonformität des Materials durch die Einschränkung gefährlicher Stoffe in der Herstellung
• Interne Festo-Richtlinie zur Li-Ion-Batterieproduktion: schließt die Verwendung von Metallen mit mehr als 1 % Kupferanteil aus
