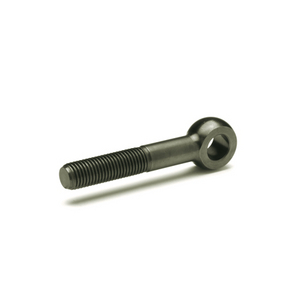

DIN444-M20-130 Augenschraube. Stahl

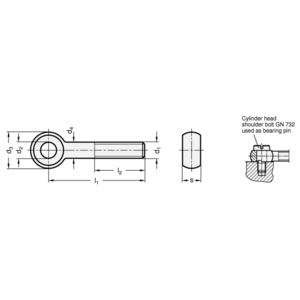

Präzisions-Schwenkbolzen DIN 444 werden hauptsächlich in Vorrichtungen und Lehren eingesetzt. Für Lagerzwecke können Zylinderkopfschulterbolzen GN 732 für die Größen M 6, M 8, M 10 und M 12 verwendet werden.

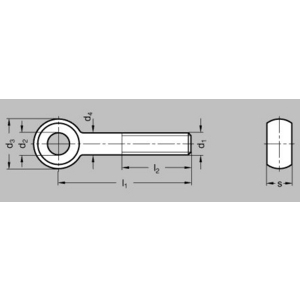

Die hier aufgeführten Augenschrauben DIN 444 sind nur ein Auszug aus dem amtlichen Normblatt. In einer Präzisionsausführung gefertigt, wie sie im Maschinen- und Vorrichtungsbau gefordert wird, sind die angegebenen Toleranzen kleiner als in den DIN-Produktklassen gefordert. Abweichend vom amtlichen Normblatt ist die Stahl-Ausführung in Festigkeitsklasse 5.8 (an Stelle 4.6 / 5.6) und die Edelstahl-Ausführung in 1.4305 gefertigt. Außerdem ist die Gewindelänge l2 größer. Als Lagerbolzen können bei den Größen M 8, M 10 und M 12 Bundschrauben GN 732 eingesetzt werden.
