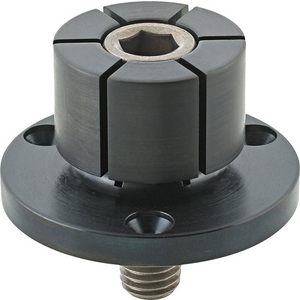

9380700390 SpanndornxPA M4x12,40mm

SpanndornxPA M4x12,40mm MITEE-BITE
Spanndorn XPA Universelles Spannsystem zur Spannung von allen Werkstückformen, egal ob rechtwinklig, schräg, konkav oder konvex. Ausführung: Die Besonderheit dieser Spannvorrichtung ist die Stahlschraube (Festigkeit 10.9) mit dem exzentrischen Kopf. Der Exzenter bewirkt die Spannbewegung bei sehr hoher Spannkraft. Als Klemmstück dient eine Messing-Sechskantscheibe. Anwendung: Mit Anschlagstiften und 1 oder 2 Spannschrauben kann jedes Werkstück in den unterschiedlichsten Formen geklemmt werden. Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche. Somit muss bei CNC-Programmierungen keine Rücksicht auf die Lage der Spannpratzen genommen werden. Zudem erlauben die geringen Baumaße eine platzsparende Mehrfachspannung. Die Spannklemmen können auch als Anschlag verwendet werden. Ausführung: Aus Baustahl, mit gehärteter und beschichteter Spannschraube. Der Durchmesser des Befestigungsflansches ist konzentrisch zum Spanndurchmesser, sodass eine hohe Wiederholgenauigkeit der Teile erreicht wird. Anwendung: Fast jedes Werkstück (z. B. Drehteil, Frästeil, Bohrteile usw.) hat mindestens eine Bohrung, und genau diese wird mit dem Spanndorn XPA zum Spannen genutzt. Die Spannung erfolgt somit von innen und macht die Bearbeitung der 2. Seite problemlos möglich. Die geringen Baumaße erlauben eine Mehrseitenbearbeitung, ohne störende Kanten für das Werkzeug. Der Spanndorn ist bearbeitbar und lässt sich durch Drehen und Fräsen auf die jeweiligen Durchmesser anpassen. Automatisierbar mit Hydraulik und Pneumatik. Lieferumfang: Spanndorn mit 3 Befestigungsschrauben.
