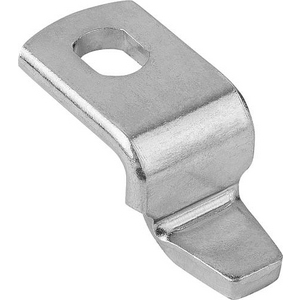

K0532.1140X730 Zunge, Stahl ZN

Werkstoff: Gehäuse und Betätigung Zinkdruckguss. Flachdichtung Gummi. Zunge Stahl.Ausführung: Gehäuse und Betätigung verchromt. Bei Knebelausführung schwarz pulverbeschichtet Zunge verzinkt.Bestellbeispiel: Kompressions-Drehriegel K0531.18321 Zunge K0532.1000X590Hinweis: Kompressions-Drehriegel werden vorwiegend bei Türen und Gehäusen eingesetzt, die einen höheren Anpressdruck der Dichtung verlangen. Rechts oder links einsetzbar. Der Schließvorgang läuft dabei immer im Uhrzeigersinn ab. Vibrationssicher, wasser- und staubgeschützt gemäß IP65. Zunge in der gewünschten Ausführung bitte separat bestellen. Jede Zunge ist mit jedem Gehäuse kombinierbar.Funktionen: Durch Rechtsdrehen der Betätigung wird die Zunge um 90° gedreht und in Schließstellung gebracht. Durch eine weitere Drehung um 90° wird die Zunge in axialer Richtung angezogen und somit der Anpressdruck erhöht. Der Anzugsweg beträgt 6 mm. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Die gekröpfte Zunge ist positiv und negativ anwendbar.Zubehör: Steckschlüssel K0535

Zunge
