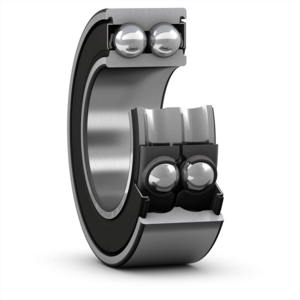

Angular contact ball bearing SKF 3309 A-2RS1/C3MT33, Outer diameter: 100 mm | Inner diameter: 45 mm | Width: 39.7 mm

Angular contact ball bearings have inner and outer ring raceways that are displaced relative to each other in the direction of the bearing axis. This means that these bearings are designed to accommodate combined loads, i.e. simultaneously acting radial and axial loads. The axial load carrying capacity of angular contact ball bearings increases as the contact angle increases. The contact angle is defined as the angle between the line joining the points of contact of the ball and the raceways in the radial plane, along which the combined load is transmitted from one raceway to another, and a line perpendicular to the bearing axis.

Ein zweireihiges Schrägkugellager mit Dichtungen an beiden Seiten entspricht einem Paar aus einreihigen Schrägkugellagern in O-Anordnung, benötigt aber weniger axialen Einbauraum. Je nach Dichtungsausführung können sie bei hohen Drehzahlen betrieben werden und sind für die Aufnahme hoher axialer Kräfte in beiden Richtungen besser geeignet als Rillenkugellager.
